設備簡介

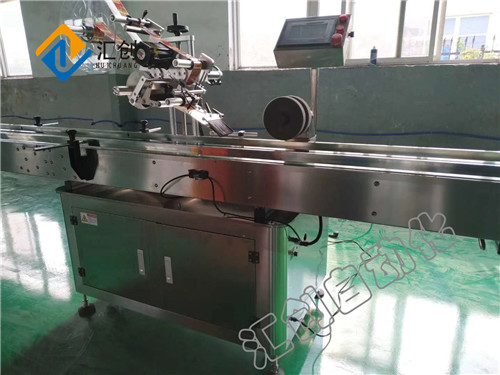

2.1產品名稱：平面貼標機

該設備主要適用于食品飲料、糧油、醫藥、日化、化工等行業扁型、方型物體的單面自動貼標。

2.2貼標機工作原理

分瓶，使被貼物按需要的間距分離開； 輸送物料經過測物電眼時，檢測到被貼物； 貼標頭步進（伺服）電機轉動，標簽從剝離板上剝離出標并使標簽前端粘貼于被貼物表面，底紙回繞； 測標電眼檢測到標簽間隙時，標簽按設置繼續向前伸出預出標長度，送標器步進（伺服）電機停轉，出標停止； 被貼物進入卷標裝置/撫標裝置，標簽被平整地卷/壓在被貼物上。

2.3平面貼標機機理及流程

依貴司要求，需要貼單標簽于紙箱的一側，我們推薦使用我司生產的平面貼標機，它由一個貼標機頭組成；分別位于輸送板鏈的一側，扁瓶或方瓶單面貼標時，被貼物經由貼標機輸送帶進入，由輸送線帶入貼標區域。進入貼標區域后，視物光纖檢測到瓶子，將光電信號傳輸到PLC，由PLC處理后將輸出信號傳輸到步進電機，由步進電機出標，通過撫標毛刷將標簽貼到瓶子上，經過海綿滾輪（加壓板使瓶子轉起來）撫平標簽，貼好標簽后的物體由貼標機輸送帶進入下一流程。

如需更換產品貼標時，只需要更換模具；調整貼標主機頭到相應的位置并設置好人機界面里的參數（參數可設多組可儲存方便以后更換產品時調用）即可進行貼標本機方便實用，操作快捷；廣泛適用于各種扁瓶、方瓶等物體的貼標。

型 號 Model SL-T

驅動方式 Drive 步進電機 Step motor Drive

操作方式 Direction 右進/左進 Right/Left

貼標速度 Labeling speed 0-150pcs/min

標簽尺寸 Label size Width:10-100mm

貼標精度 Precision ±0.5mm(視瓶子圓真度、垂直度而定)

標簽卷******外徑 Label roll Max:300mm

標簽卷內徑 Label core Stander :76mm

本機尺寸 Machine size 2000mmX800mmX1300mm

重 量 Weight 250kg

電 源 Power AC110V/220V

印字裝置 Coding device HP-260Q
