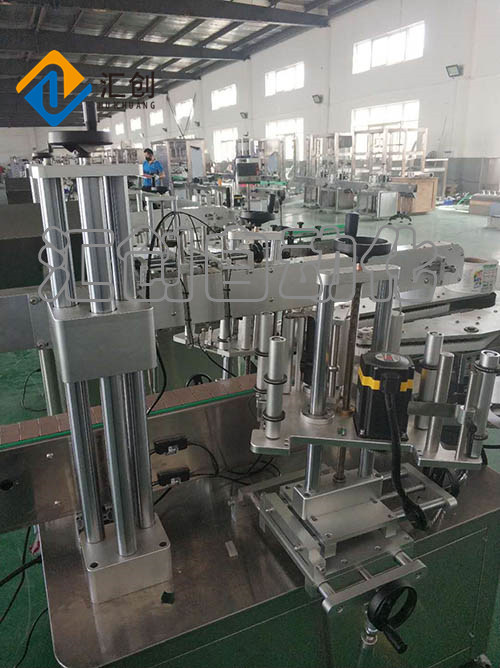

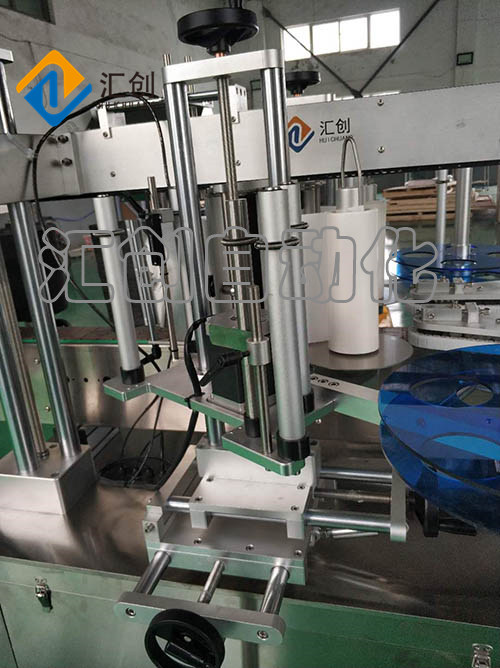

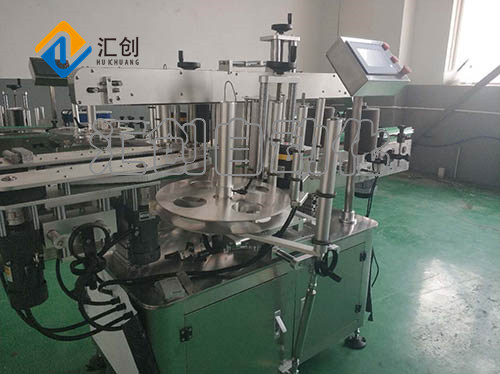

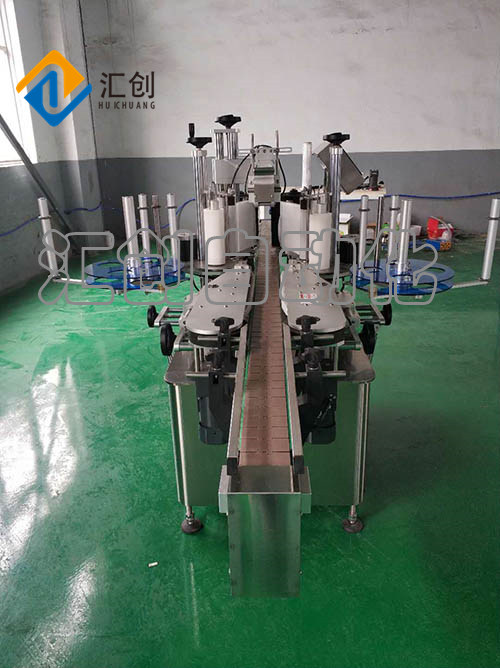

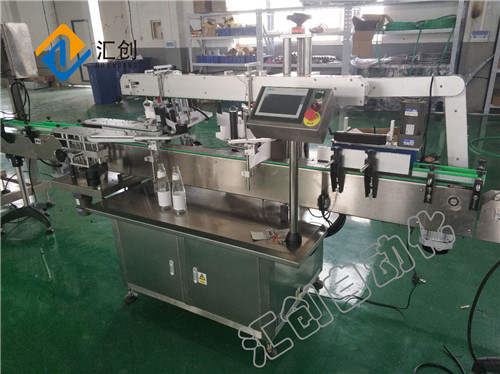

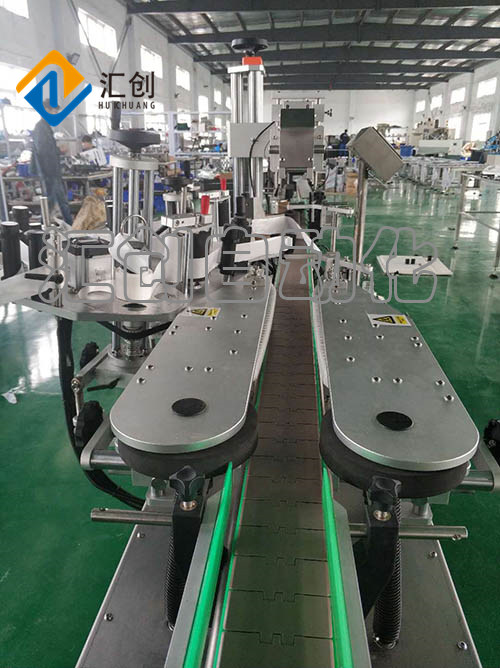

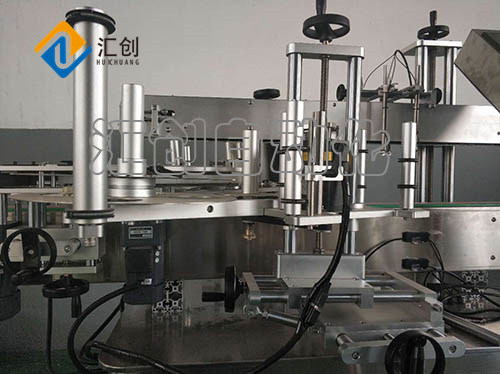

設備簡介

1、多功能雙面不干膠貼標機功能強大，一臺機可實現多種產品的雙面貼標（扁瓶、方瓶、異形瓶等）

l貼標精度高，標帶繞行采用糾偏機構，標帶不走偏，穩定性好，貼標平整、不起皺、無氣泡；

l 2、貼標速度、輸送速度、分瓶速度可實現無級調速，方便生產人員根據實際需要進行調整；

l針對扁瓶、方瓶、弧面瓶，采用了雙側同步導向鏈條，自動保證瓶子對中性，對工人放瓶和流水線對接進瓶要求低，大大降低工人作業或流水線對接難度。

l 3、 配置彈壓式壓頂機構，保證產品輸送平穩，且有效消除瓶高的本身誤差。

l 4、應用靈活，瓶子站立式貼標，具備自動分瓶功能，可單機生產，也可接流水線生產；

l 5、 配置兩重覆標機構，首次保證貼標精度，二次覆標，有效消除氣泡和保證頭尾貼緊。

l 6、 具備無物不貼標，無標自動校正和自動檢測功能；

l 7、 具有故障報警功能，生產計數功能，省電功能(設定時間內無生產時，設備自動轉到省電待機狀態)，生產數設定提示功能，參數設置保護功能(參數設置分權限管理)；

編號 零件名稱 型號 數量 公司

1 貼標步進馬達 MSMD082G1U 2 百朗（臺灣）

2 貼標馬達驅動器 MCDHT3520E 2 百朗（臺灣）

3 輸送帶馬達 RV50-30-0.75FA-DZ-ZA-b06 1  VTV

4 輸送帶馬達齒輪箱 1 VTV

5 校正馬達 YN90-120-15G15 1 VTV

6 校正馬達齒輪箱 1 VTV

7 分瓶馬達 YN90-120-30G15 1 VTV

8 分瓶馬達齒輪箱 1 VTV

9 卷標馬達 YN90-90-5G15 1 VTV

10 卷標馬達齒輪箱 1 VTV

11 扶標馬達 YN90-40-20G12 1 VTV

12 扶標馬達齒輪箱 1 VTV

13 貼標光電 FS-V21 1 基恩士 （日本）

14 標簽檢測光電 FS-V21 2 基恩士 （日本）

15 可編程控制器 PLC B1-14MT 1 臺達（臺灣

16 變頻器 VFD007M21A-A 1 精研（臺灣）

17 人機操作界面 TPC7062KS 1 昆侖通態

18 校正鏈條 40P 3m 利來

19 輸送鏈板 LL13S(82.6) 5.6m 利來

20 輸送驅動鏈輪 19TP38.1 1 利來

21 輸送從動鏈輪 19TP38.1 1 利來

22 變壓器 BK250 1 上海長城

23 同步齒形帶 1100H 420DL 5 三星（日本）

24 開關電壓 S-35-24 1 臺灣 明緯

25 直流電源 CHHE-A/D 1 上海中賀

26 中間繼電器 JQX-10F 1 正泰

27 漏電保護器 DZ47LE 1 德力西
